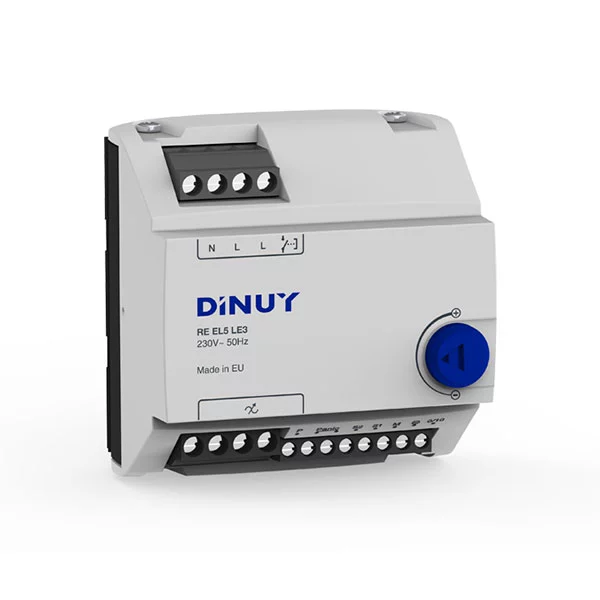

REGULADOR MODULAR PARA LAMPARAS LED RE EL5 LE3 DINUY

DESCRIPCIÓN REGULADOR MODULAR PARA LAMPARAS LED RE EL5 LE3 DINUY

• Regulador Modular para el control de lámparas LED regulables por corte a fin de fase.
• Control mediante Pulsador, Potenciómetro o Señal 0/10V ó 1/10V.
• Función Memoria y Auto (en caso de haber un corte de alimentación, el regulador recupera el estado previo al restablecerse la misma).
• Incorpora un potenciómetro que permite realizar la regulación desde el propio dispositivo.
• Montaje en carril DIN. 5 módulos de anchura.
• Incorpora un selector que permite adaptar la curva de regulación en función de la lámpara a regular.
• Posibilidad de configuración Maestro/Esclavo que permite ampliar la potencia controlada, desde un solo control, mediante el empleo de varios reguladores interconectados entre ellos.
• Entrada Anti-pánico para sistemas de seguridad: en caso de alarma, la iluminación se enciende al máximo, sin hacer caso a la regulación.

• Fabricante: Dinuy.

CARACTERÍSTICAS TÉCNICAS

Referencia de producto	RE EL5 LE3
Tensión de Alimentación (V)	230VCA
Frecuencia (Hz)	50
Consumo Propio	1,5W
Potencia máxima (VA)	0
Tipo de Carga	Lámparas LED regulables a final de fase
Lámparas LED 230V regulables a fin de fase	5W ~ 1000W
Lámparas LED 12V regulables con trafo electrónico	18 trafos x 50W y 1lámp/trafo ó9 trafos x 100W y 1 lámp/trafo
Máxima corriente de absorción por 1/10V (mA)	0
Nº máximo de equipos	0
Control	Pulsador, Potenciómetro o Señal 0/10Vcc
Nº Máximo de Pulsadores luminosos	3
Nº Módulos	5
Tipo bornas de conexión	Tornillos imperdibles
Sección de cable (mm2)	6
Temperatura de almacenamiento (ºC) (min)	-30
Temperatura de almacenamiento (ºC) (max)	70
Instalación	Raíl DIN
Temperatura de Funcionamiento (ºC) (min)	0
Temperatura de Funcionamiento (ºC) (max)	40
Protección Ambiental	IP20 según UNE 20324
De acuerdo a las Directivas	Baja Tensión 2014/35/EU; Compatibilidad Electromagnética 2014/30/EU; 2011/65/EU
De acuerdo con la Norma	UNE-EN 60669-2-1:2005, +erratum:2008, +/A1:2010, +/A12:2011

DIMENSIONES

ESQUEMA DE INSTALACIÓN
